差示掃描量熱儀（DSC）是一種測(cè)量材料在程序控制溫度下熱效應(yīng)的經(jīng)典熱分析方法。在DSC測(cè)試中，樣品與參比物同時(shí)受熱，通過(guò)測(cè)量?jī)烧咧g的溫度差異，可以得到樣品的熱流變化.當(dāng) PE 膜在加熱過(guò)程中發(fā)生熔融時(shí)，會(huì)吸收大量熱量，表現(xiàn)為 DSC 曲線(xiàn)上的吸熱峰。

使用匯誠(chéng)儀器的差示掃描量熱儀 DSC-600S 測(cè)試 PE 膜的熔融溫度，旨在探究 PE 膜的熔融過(guò)程中的熱效應(yīng)。通過(guò)測(cè)定 PE 膜的熔融溫度，可以了解其在加工和使 用過(guò)程中的熱性能，為材料的改進(jìn)和應(yīng)用提供理論依據(jù)。

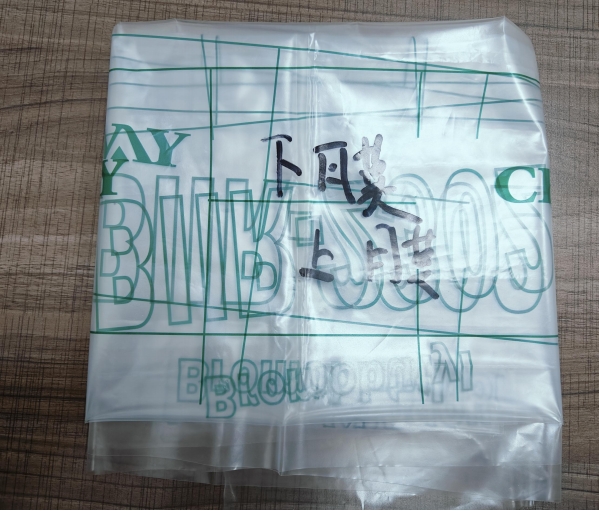

首先將 PE 膜樣品切割成適當(dāng)大小放入坩堝內(nèi)，設(shè)置實(shí)驗(yàn)條件，溫升是 5℃/min，溫度范圍是室溫~140℃。將裝有 PE 膜樣品的坩堝放入?yún)R誠(chéng)儀器差示掃描量熱儀DSC-600S 中，開(kāi)始加熱。在整個(gè)加熱過(guò)程中，DSC-600S 會(huì)記錄溫度與熱流的變化，并繪制出 DSC 曲線(xiàn)。通過(guò)分析 DSC 曲線(xiàn)，可以得到 PE 膜的熔融溫度。

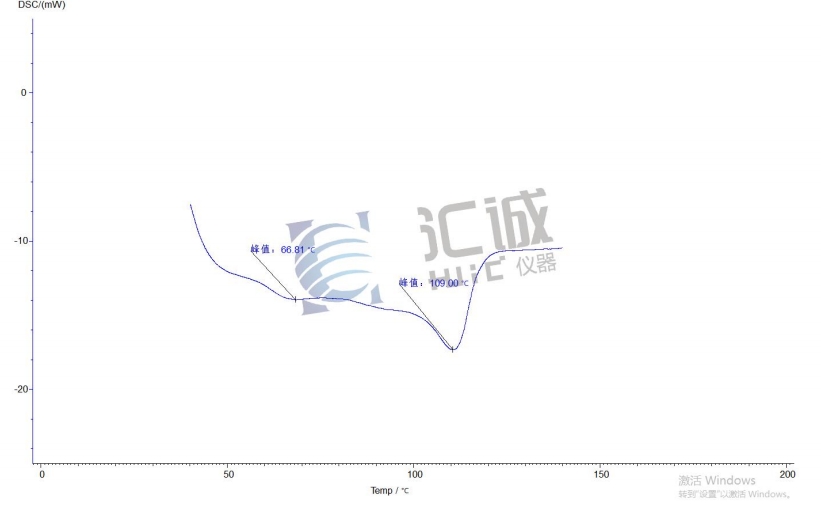

從 DSC 的測(cè)試結(jié)果顯示，上膜樣品的兩個(gè)峰值溫度分別是 66.81℃和 109℃。

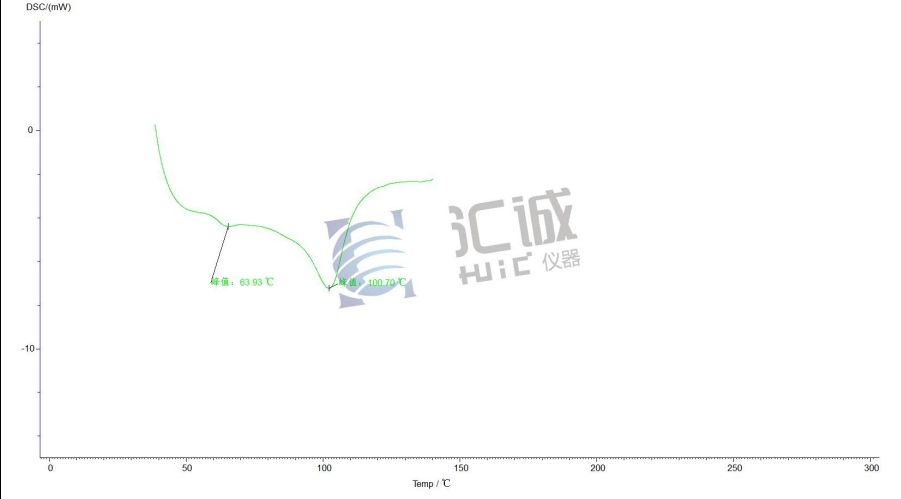

從 DSC 的測(cè)試結(jié)果顯示，下膜樣品的兩個(gè)峰值溫度分別是 63.93℃和 100.7℃。

綜上所述，利用DSC-600S測(cè)試PE膜的熔融溫度是一種有效的材料性能評(píng)價(jià)方法，可以為 PE 膜的研究和應(yīng)用提供重要的實(shí)驗(yàn)數(shù)據(jù)。
